Types de boisseau: deux voies et multivoies pour passage réduit et passage intégral
Conception et type de boisseau
STANDARD / bidirectionnel
EXTRA (passage intégral) /bidirectionnel
Multi-voies / par exemple T4

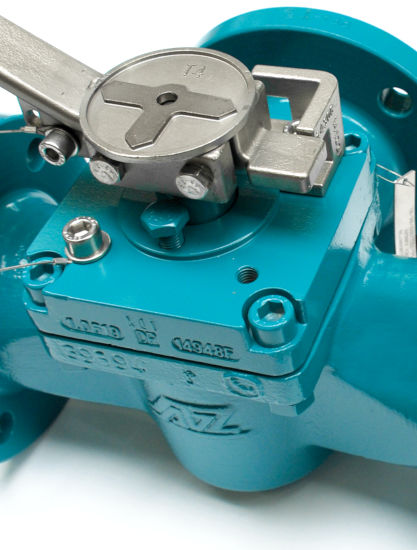

- L’indicateur de position de toutes les vannes multivoies est soudé sur la tige du boisseau
- Vannes revêtue : boisseau multi-voies disponible avec revêtement PFA / FEP ou en matériaux spéciaux. Boisseau pour vanne d’isolation disponible avec un revêtement PTFE jusqu’au DN 100 / NPS 4 »
Le design F-3-S avec sortie verticale présente une longévité supérieure face à un type F-3-W à sortie horizontale
Les options
Boisseaux en matériaux spéciaux ou modèles spéciaux, ex. dispositifs de rinçage, trou de ventilation en pied de boisseau ou latéral amont / aval
Passage direct – 2 voies
Type F-2-ISO-STANDARD
Type F-2-ISO-STANDARD-A
*) Pour les fluides à forte expansion, AZ recommande le « i-plug » (orifice de décompression et bouton de prise ouvert)
Type F-2-ISO-STANDARD
Type F-2-ISO-STANDARD-A
Types de boisseau : vanne 3 voies
Version STANDARD et EXTRA
3 voies vertical
Type F-3-ISO-STANDARD
Type F-3-ISO-STANDARD-A
*) pour les vannes EXTRA avec boisseau IL, pour F-3-W-EXTRA le boisseau T4 est recommandé (débit plus élevé)
Vannes revêtue : le boisseau IL n’est disponible que dans des matériaux spéciaux
Type F-3-ISO-STANDARD
Type F-3-ISO-STANDARD-A
3 voies horizontal
Type F-3-ISO-STANDARD
Type F-3-ISO-STANDARD-A
Type F-3-ISO-STANDARD
Type F-3-ISO-STANDARD-A
Types de boisseau vannes 3 voies (120°) et 4 voies
Version STANDARD et EXTRA
Type 3-W-120 – 3 voies (120°)
- section minimale garantie (phase de commutation)
- exécution piggable sur demande
- débit minimum garanti
Type 3-WP-120 – 3 voies (120°)
- recouvrement positif
- interruption de débit / isolation
4 voies
Type F-4-ISO-STANDARD
Type F-4-ISO-STANDARD
Types de boisseau vannes 4-spéciale et 5 voies
Version STANDARD et EXTRA
Type F-4-ISO-STANDARD
Type F-4-ISO-STANDARD
Type F-4-ISO-STANDARD
Type F-4-ISO-STANDARD
