Vanne à boisseau conique AZ: Sans rétention et maintenance
Comparatif technique: Vanne à boisseau conique sans cavité AZ – vs – vanne à billee
Vannes à boisseau conique AZ: le principe de conception sans cavitée
Principaux avantages
- sans rétentions
- aucune contamination des fluides
- boisseau et joints ajustables
- sans entretien grâce aux caractéristiques d’autolubrification et de résistance chimique de sa chemise PTFE
- conception à faibles émissions fugitives
- couple constant (Δp indépendant !)
- compatible service au vide
Boisseau conique
- boisseau serti dans la chemise en PTFE
- surface polie
Chemise PTFE
- boisseau conique
- nervures intégrées pour empêcher la rotation et le fluage de la chemise
- grande surface d’étanchéité
Corps
- fixation mécaniquement dans le corps de la vanne
- enveloppement PTFE complet
- La chemise PTFE monobloc enveloppe et protège intégralement le boisseau
Conception à passage réduit et à passage intégral
Exécutions et variantes de conception
Passage réduit
Type STANDARD
- vanne compacte (FF / poids)
- optimisation du couple pour une motorisation plus économique
Passage intégral
Type EXTRA
- débit maximum
- perte de pression minimale
- raclable (en option)
Type ISO-EXTRA
Picture: Type ISO-EXTRA
- conçu pour les applications abrasives et chargées en particules solides
- débit maximal par rapport aux autres types de vannes de même diamètre
Débit maximum
Les options
Multi-port
- une gamme de boisseau permettant toutes les configurations
- installation horizontale et verticale

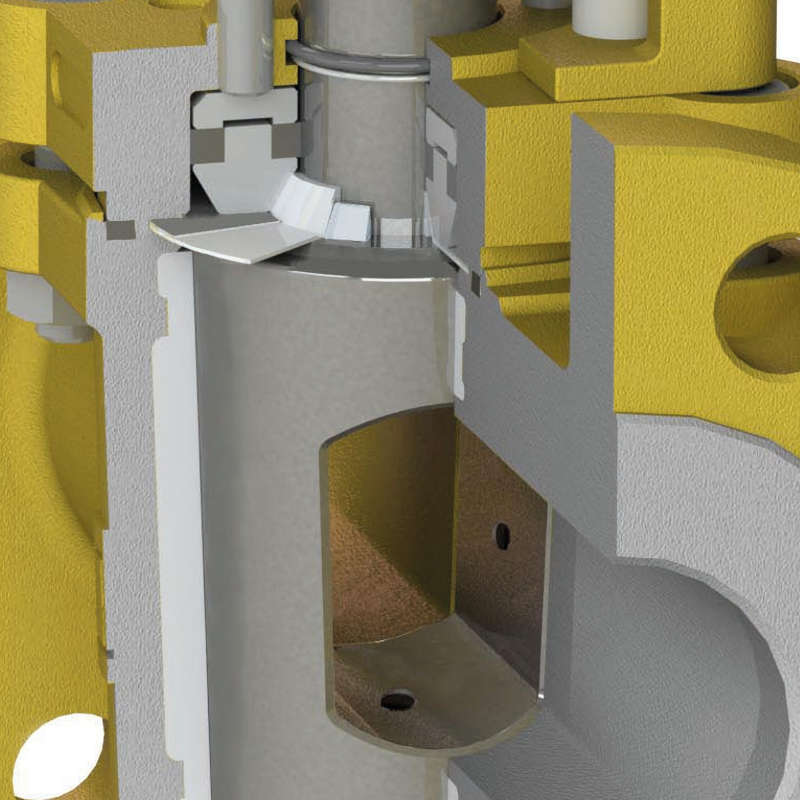

Options ventilée
- pied de boisseau
- amont / aval boisseau équilibrage automatique de la pression en cas de dilatation thermique du fluide
Besoins spécifiques
- FDA = Certifications de la Food and Drug Administration et matériaux conformes
- GMP = Bonnes pratiques de fabrication
- CIP = Conception Clean-in-Place
- Surfaces internes polies, finition de surface < 0,8 Ra μm (< 32 Ra μin)
- sans huile ni graisse
- sans eau
Connexions disponibles
- brides selon DIN, ASME, JIS etc.
- embouts à souder
- extrémités vissées et taraudées
- combinaisons de connexions
- bride oversize
- raccords à compression
- connexions spéciales
Températures extrêmes
- capot allongé avec joint en haut
- réhausses de tige pour vannes isolées
